Panel de Flujo
Descripción
El Panel de Flujo es la vista que concentra los movimientos de caja de los proyectos: ingresos provenientes del mandante, egresos por distintos conceptos y el saldo acumulado. Presenta la información agrupada por periodos y permite comparar el comportamiento entre proyectos.
Características principales
- Gráficos que muestran el flujo mensual y acumulado.
- Tablas agrupadas por año, mes, día y documento.
- Pestañas separadas para revisar la información consolidada o por proyecto.
- Acceso rápido al detalle de cada proyecto.
- Filtros para buscar documentos específicos.
Ingresar al módulo
- Desde el menú lateral, abre Control Presupuestario.
- Selecciona Panel de Flujo.
- Si no tienes proyectos asignados, la vista aparecerá vacía; de lo contrario, mostrará los datos automáticamente.
Pestaña: General
Cabecera
- Ruta mostrada:
Control Presupuestario → Panel de Flujo. - Al cargarse, la vista trae los proyectos asociados al usuario sin necesidad de configurar filtros.
Gráficos superiores
- Flujo Mensual: barras de ingresos versus egresos por mes, con una línea que muestra el resultado del periodo.
- Flujo Acumulado: línea que indica cómo evoluciona el saldo de caja conforme avanza el año.
Tabla principal
| Nivel | Descripción |
|---|---|
| Año | Agrupa los movimientos por año calendario. |
| Mes | Despliega los movimientos del mes seleccionado. |
| Día | Muestra los documentos registrados en la fecha específica. |
| Documento | Presenta el detalle del ingreso o egreso (montos y categorías). |
Cada fila incluye las columnas:
- Ingresos Mandante
- OC (órdenes de compra)
- SC (subcontratos)
- Mano de Obra
- Otros Gastos
- Rendiciones
- EPA Ajustado (saldo inicial ajustado)
- Flujo del día
- Flujo acumulado
Controles
- Buscador para localizar fácilmente un día o documento.
- Exportación disponible desde el panel lateral de la tabla.

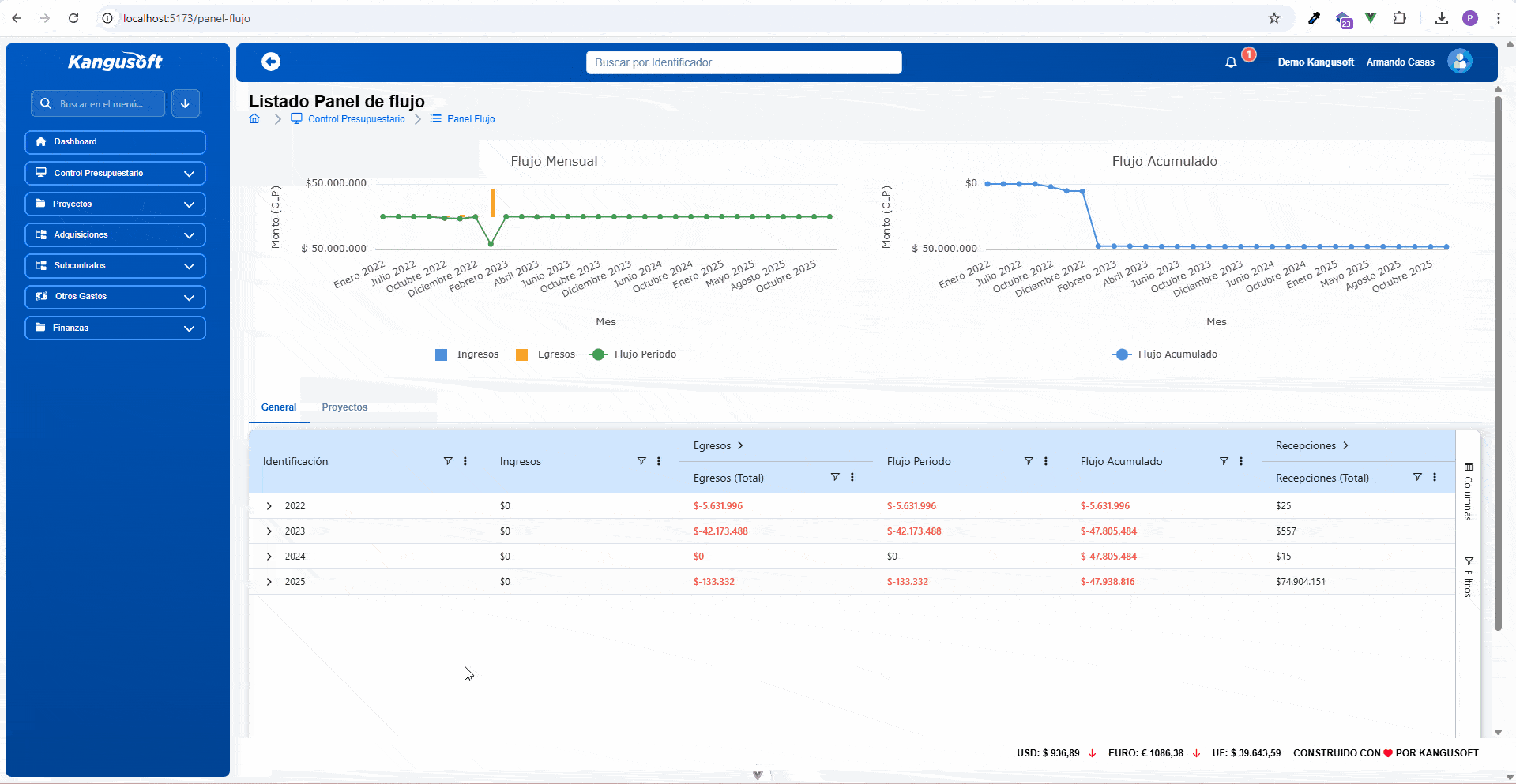

Pestaña: Proyectos
Cabecera
- Muestra la misma ruta que la pestaña general.
- Actualiza los gráficos superiores según el proyecto seleccionado.
Tabla de proyectos
| Columna | Descripción |
|---|---|
| Proyecto | Nombre del proyecto. |
| Cobrado Mandante | Total facturado al mandante. |
| Neto OC | Ingresos netos asociados a órdenes de compra. |
| Neto SC | Egresos por subcontratos. |
| Mano de Obra | Gastos de personal. |
| Otros Gastos | Gastos generales. |
| Rendiciones | Gastos reembolsables. |
| EPA | Saldo del estado de pago ajustado. |
| Acciones | Botón Ver Detalle para profundizar en el proyecto. |
Detalle Panel de Flujo
Al seleccionar Ver Detalle, la información se concentra en el proyecto elegido:
- Gráficos de flujo mensual y acumulado aplicados solo al proyecto.
- Tabla diaria con la misma estructura de la pestaña general, pero limitada al proyecto seleccionado.
- Cabecera con la ruta
Panel de Flujo → Detalle Panel de Flujopara volver fácilmente.
Recomendaciones
- Analiza primero el gráfico acumulado para detectar puntos críticos.
- Luego revisa los días en la tabla para ver qué documentos explican los movimientos.
- Exporta la tabla si necesitas compartirla con otras áreas.
